特性：可對構件的空間位置（橫、縱、高度及水平）精確調節
用途：LNG B 型艙精確調整定位
| 規格型號 | 噸位 | 油缸行程 | 設備本高 | ||
| Z | X | Y | |||
| KET-TZJ-M100 | 100 | 200 | ±40 | ±40 | 1000 |
| KET-TZJ-M200 | 180 | 200 | ±40 | ±40 | 1000 |
因產品迭代產生的外觀和技術參數變動恕不另行告知！詳情請咨詢客服
特性：可對構件的空間位置（橫、縱、高度及水平）精確調節

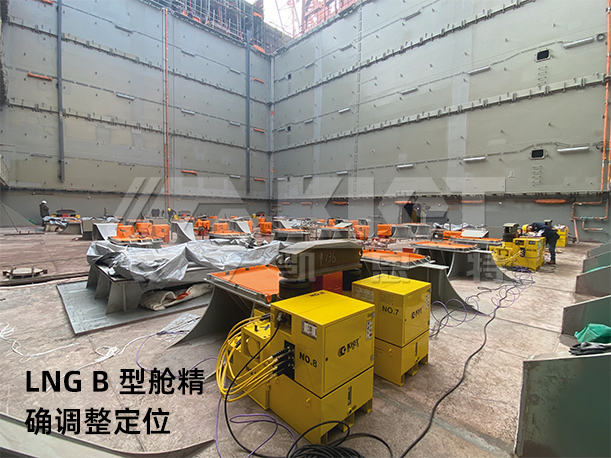

用途：LNG B 型艙精確調整定位
為了滿足大型結構件平移及三維空間位置精確調整作業的要求，我公司結合多年液壓系統設計經驗，并結合先進的計算機控制技術，設計了一款集頂升、平移于一體的半自動三維調整設備，以滿足大型結構件的平移以及三維調整達到精度定位的相關要求。

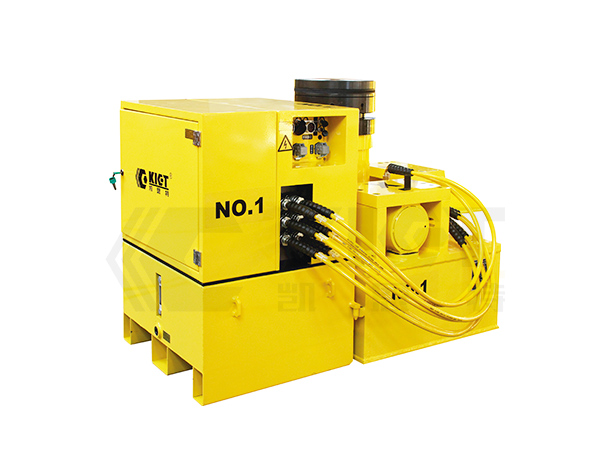

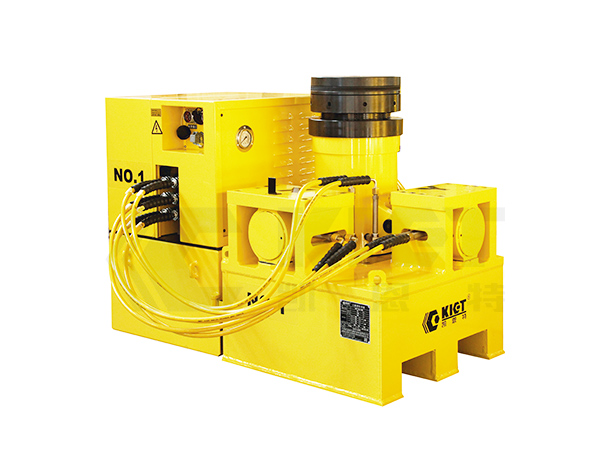

該裝置為分體式結構設計，其主要分為兩大部件：三維千斤頂總裝部分及液壓泵站控制單元部分，可根據現場運用環境及空間尺寸選擇拼裝和分離。
● 可對構件的空間位置（橫、縱、高度及水平）精確調節，設備組合使用時，能夠整體橫移、縱移、升降、小幅度旋轉；
● 可長時間承載被調整構件 , 通過主缸螺紋鎖定方式完成；
● 每一臺三維調整儀 X、Y、Z 三向油缸均可獨立單機調節運動、多臺三維調整儀 X、Y、Z 三向油缸可以任意組合協調聯動；
● 對三維調整儀的 X、Y、Z 三向油缸操作控制為：點動操作、松手停止；
● 能夠在沿海地區、低溫狀態下作業；
● 設備尺寸小，結構緊湊，滿足出艙需求，借助小拖車工具依靠 2~3 人可以推動實現移運；
● 設備室外使用，機電設備防護等級 IP56, 絕緣等級 F，電氣設備具備 3C 認證；

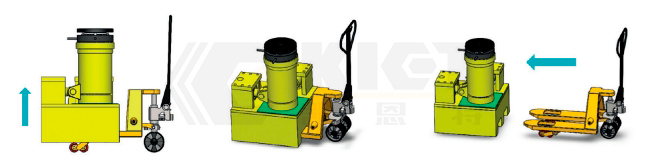

半自動三維調整液壓設備叉車起升過程示意
● 設備尺寸小，部件可拆解，方便現場摞運；
● 分體式結構設計，方便存儲、運輸；
● 工作環境氣溫：-20℃～ 50℃ ；
● 最高月平均相對濕度：≤ 95%（+25℃）；
● 鹽霧：近海耐鹽霧設計；
● 電源：AC 380v±10％，1.1kW/ 臺，50Hz±1Hz；
● 工作介質：L-HM32 液壓油；
| 規格型號 | 噸位 | 油缸行程 | 設備本高 | ||
| Z | X | Y | |||
| KET-TZJ-M100 | 100 | 200 | ±40 | ±40 | 1000 |
| KET-TZJ-M200 | 180 | 200 | ±40 | ±40 | 1000 |
因產品迭代產生的外觀和技術參數變動恕不另行告知！詳情請咨詢客服
